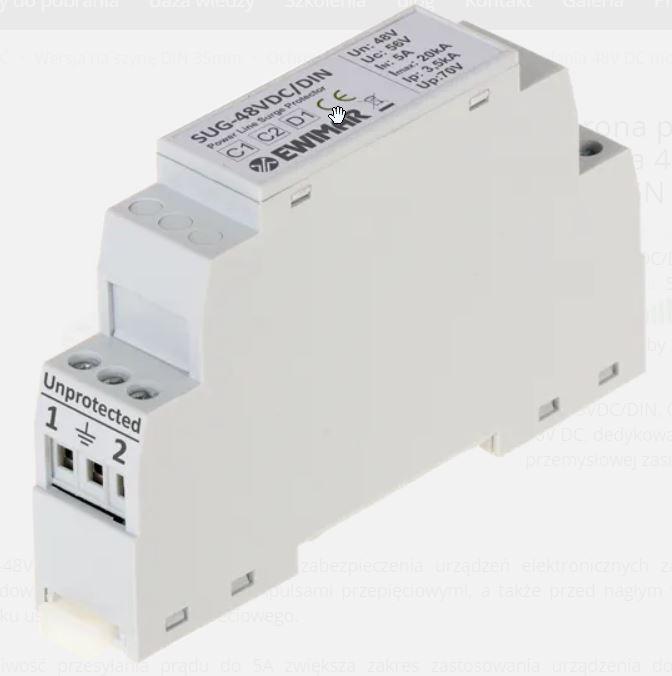

Ogranicznik przepięć 48V DC na szynę DIN EWIMAR SUG-48VDC/DIN

Opis

SUG-48VDC/DIN przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 48V DC przed wyładowaniami atmosferycznymi, impulsami przepięciowymi, a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego.

Możliwość przesyłania prądu do 5A zwiększa zakres zastosowania urządzenia do wielu instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.

Produkt ochrony przeciwprzepięciowej przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 48V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze.

Skrócona specyfikacja techniczna:

Ilość chronionych torów2

Złącze wejściowe / wyjściowe Śrubowe

Napięcie znamionowe DC (Un)48V

Napięcie maksymalne DC (Uc)56V

Napięcie maksymalne AC (Uc)40V

Prąd znamionowy (In)5AC1:

Prąd wyładowczy linia-linia 8/20µs (In) 0,5kAC2:

Prąd wyładowczy linia-ziemia 8/20µs (In)10kAC2:

Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax)20kAD1:

Maksymalny prąd piorunowy 10/350µs (Iimp)3,5kA

Poziom ochrony 1kV/μs (linia-linia) Up70V DC

Rezystancja szeregowa~38mΩ / linię

Wymiary17,5 x 90 x 57 (mm)

Sposób montażu Szyna TH (DIN) 35mm

Sposób uziemienia Przewód

Zajętość szyny1 moduł

Szczelność obudowy IP20

Temperatura pracy -40ºC~80ºC
