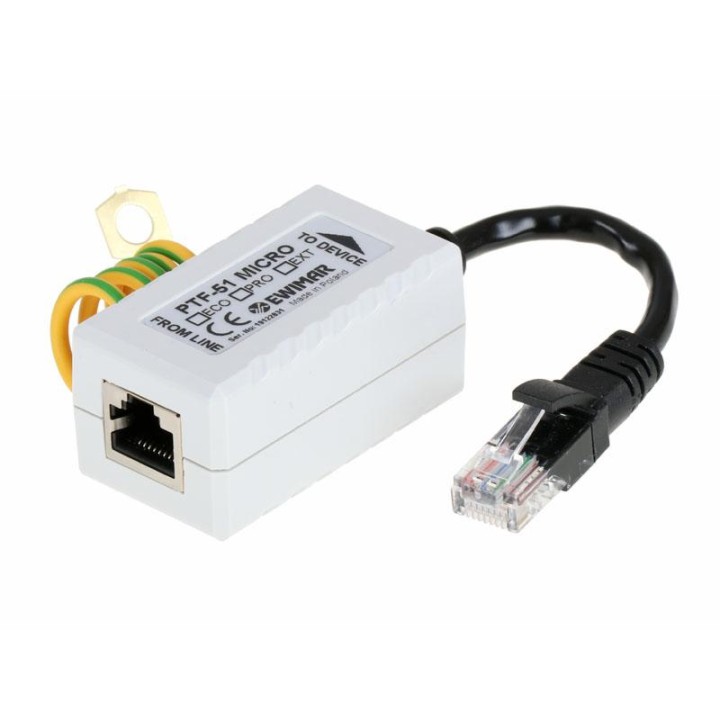

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro
Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro
Najważniejsze cechy:
  • Ilość kanałów: 1.00 szt.
  • Wymiary w mm (sz. x wys. x gł.): 51x31x24 (mm)
  • Typ złącza: RJ45
  • Zabezpieczana linia: LAN
Pełna specyfikacja Pełna specyfikacja
Biuro obsługi klienta

Dodaj do ulubionych
Do ulubionych
Porównaj Porównaj produkt

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, PTF-51-PRO/PoE/Micro

Najważniejsze cechy

Najważniejsze cechy

  • Zabezpiecza linie sygnałowe i zasilanie PoE
  • Skuteczność ochrony do 2kA
  • Podwójna ochrona PoE
  • Miniaturowe gabaryty
  • Łatwy w instalacji

Przeznaczenie

PTF-51-PRO/PoE/Micro jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane do zabezpieczania sieci LAN wewnątrz budynków, chroniąc urządzenia końcowe oraz switche lub mosty radiowe. Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA.

Opis

Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.

Zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie wartość zaindukowanego ładunku może być duża.

Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-1 lub PTF-1/DIN

Przykłady zastosowania

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro

Specyfikacja techniczna

Ilość kanałów1
Zgodność z okablowaniem100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)Gniazdo RJ-45
Złącze wyjściowe (urządzenie)Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-ziemia) UN90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kA
Napięcie znamionowe DC (linia-linia) UN6V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC6,8V DC
Poziom ochrony 1kV/μs (linia-linia) UP C320V
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp100A
Chronione Linie1-2, 3-6
Pojemność (linia-linia) @1MHz6-15pF
Pojemność (linia-ziemia) @1MHz2-3pF
Element odsprzęgającyRezystor udarowy
Rezystancja szeregowa2,2Ω / linię
Prąd znamionowy IN300mA / linię
Napięcie znamionowe DC (linia-linia) UN56V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC64V DC
Poziom ochrony UP C393V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C373A
Napięcie znamionowe DC (linia-ziemia) UN90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp2kA
Chronione pary(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoEzgodny z IEEE 802.3af/at - wszystkie typy
Wymiary51 x 31 x 24 (mm) - bez przewodu
ZastosowanieWewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażuWolnostojący
Szczelność obudowyIP54
Temperatura pracy-30ºC~60ºC
Dane techniczne

Marka EWIMAR
Indeks 19339
Model PTF-51-PRO/PoE/Micro
Gwarancja dla firm 36 miesięcy
Gwarancja 36 miesięcy
Ilość kanałów 1.00 szt.
Wymiary w mm (sz. x wys. x gł.) 51x31x24 (mm)
Typ złącza RJ45
Zabezpieczana linia LAN
